Skema Power OCL 200p

Assalamualaikum dulur.kali ini saya akan berbagi skema power ampli OCL 200p yang bahanya sangat mudah didapatkan di pasaran.
OCL 200p ini adalah rancangan dari saudara Prito malang.

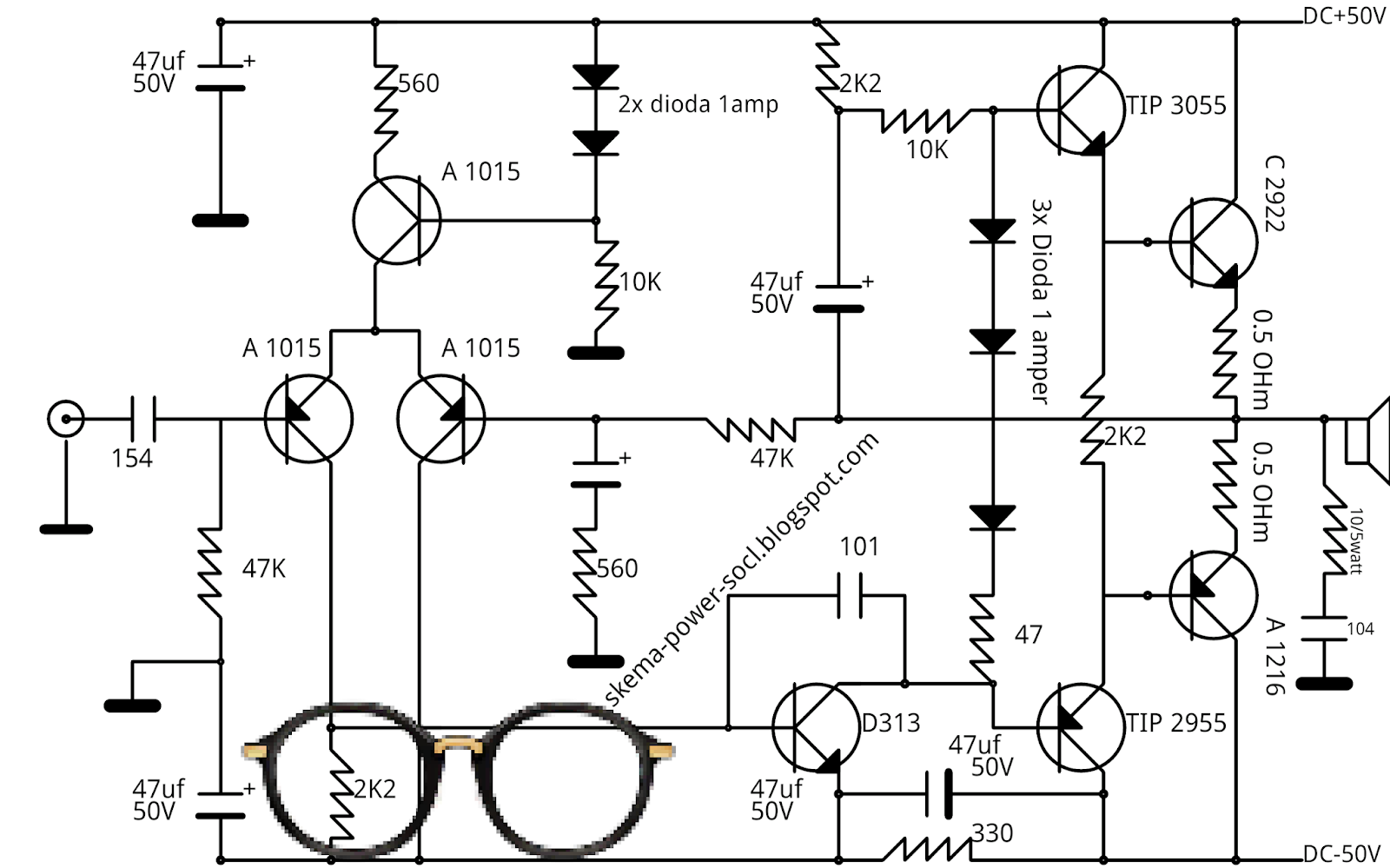

Oke langsung aja gambar diatas adalah skemanya.

Untuk mendapatkan DCO mendekati 0 volt resistor 2K2 pada gambar kaca mata perlu diganti dengan ukuran 820 OHM. Skema di atas adalah versi max 30vdc.kita bisa menggunakan tegangan di trafo AC 18V atau 25V dan setelah di searahkan menggunakan kiprokdioda akan menjadi sekitar DC 25V sampai DC 30 Volt

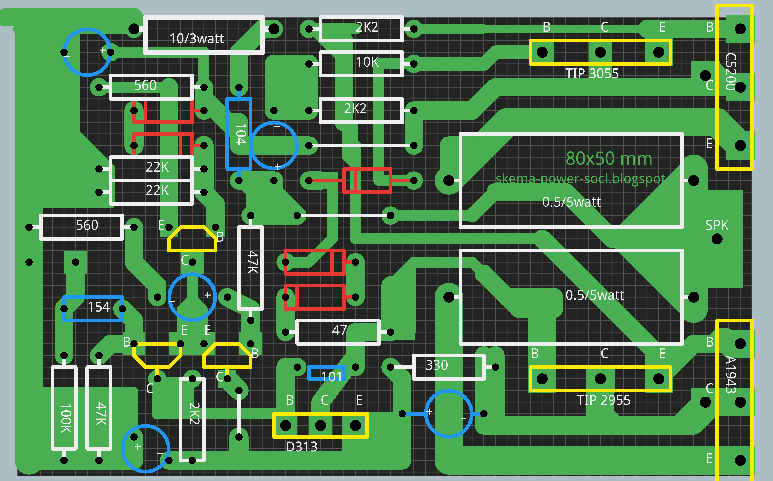

dan loyout pcbnya:

Dan untuk resistor gain 47K yang letaknya sejalur dengan output jalur speaker bisa kita turunkan dengan resistor 33K agar gain tidak over

Oke sobat dan dulur-dulur semua,semoga postingan kali ini bermanfaat bagi sobat. wassalamualaikum...
